第一次!拍出大片级的“子弹时间”竟如此简单

发布时间:2019-05-06 人气:
手把手教你拍出定格瞬间的子弹时间电影特效,想要学习子弹时间、特效拍摄的看这里!有史以来第一次!拍出大片级的“子弹时间”竟如此简单

有史以来第一次!拍出大片级的“子弹时间”竟如此简单



手把手教你拍出定格瞬间的子弹时间电影特效



“子弹时间(Bullet Time)”,是通过多台相机阵列,同时拍摄一系列的静态照片,将其合并成视频的结果。在1999年的电影《黑客帝国》里男主角躲避子弹的画面,就是应用了这种技术—— “子弹时间”也因此得名。它为影视、舞台、婚庆、活动等场景提供了丰富的视觉效果,更能为游戏、3D建模、AR等应用领域提供更真实的素材。




拍摄“子弹时间”的基本条件:

  1. 相机镜头要一致。
  2. 取景构图要一致。
  3. 遥控触发要一致。
  4. 数据的传输合成和展示下载要便捷。

解决方案:

  1. 相要镜头要一致:机身与镜头根据拍摄的场景选用,为满足第一个条件,这次我们使用了同型号的相机与镜头(Canon 700D & EF 18-55 / F3.5-5.6IS)。
  2. 取景构图要一致:保证了素材合成后,画面平滑稳定没有抖动感。应对这个条件,可使用相机实时取景中的网格线,可将每台相机实行最精确的取景与构图。
  3. 遥控触发要一致:在遥控触发方面,有几种解决方案:有线快门串联式同步触发、有线快门并联式异步触发、无线遥控快门触发,而这次的拍摄选用了品色 RW-221 无线快门遥控器。
  4. 数据的传输与合成要便捷:使用禹腾子弹时间拍摄系统提供的数据传输和自动合成的功能,可在每次按下快门后,便自动生成为视频,同时展示在大屏幕上。
  5. 微信小程序“禹腾子弹时间”输入展示大屏视频下方的编号即可以预览和下载,同时也可以分享到朋友圈。

器材清单:

  1. Canon 700D 相机(17台)
  2. EF18-55/F3.5-5.6 IS 镜头(17个)
  3. 品色 RW-221 无线快门遥控器(接收端1个、发射端:1个)
  4. 子弹时间拍摄支架
  5. 灯光系统(1套)
  6. 笔记本电脑(1台)



技巧:拍摄瞬间动态的影像,而且是连贯播放的,画面必须要保证相对平滑的过渡,因为每台相机拍摄的每张照片,是整段视频的其中一帧,所以取景构图和触发同步性尤为重要。为了保证拍摄质量,先搭建了一个简易小场景去测试整套系统。

系统的搭建:

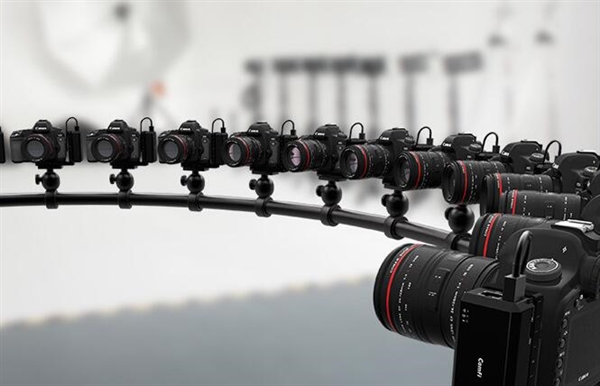

18台相机的固定支架是一根钢管做成的环形轨道,环形轨道的大小根据实际的拍摄距离制作。以拍摄物为圆心,拍摄距离为半径,制作一段正圆的钢轨,把所有的相机都架设在钢轨上。

支架局部:

因为是室内的场景拍摄,又要保持高速的快门凝固瞬间,稳定的光源是不可缺少的。尽可能地保证不同角度每一帧受光的一致性。
遥控触发方面,选择了品色的RW-221无线遥控器;三台USB3.0照片同步器作为数据传输。
无线快门接收端、接收器和17根有线快门线串联在一起。这样就形成了一个可通过电脑同时控制多台相机的双向交互系统。

拍摄前设定:

将每个镜头切换到“MF”模式,禹腾子弹时间拍摄系统统一对每台相机进行精细对焦和构图,保持每台相机接收取景的一致性。

拍摄瞬间,触发遥控器,17台相机同步触发的兴奋感是前所未有的。与此同时,软件端能把照片自动回传到电脑合成为视频,即拍即所得。

照片回传界面:

视频合成界面:

小样:



1搭建准备 多机位共同拍摄是原理



    子弹时间是经常出现在电影、广告和游戏中的特效镜头,一般用于定格快速运动的画面,可以营造出凝固瞬间的视觉效果。虽然如今电脑电影特效非常通用,但是直接使用相机或者摄像机拍摄子弹时间特效依然是非常常见的方法,下面我们来看一下如何搭建一套完美的子弹时间系统。



·搭建准备 多机位共同拍摄是原理

    虽然如今电影特技很多都依靠电脑特效完成,但很多涉及到人物实体的,有时候还是需要传统的子弹时间拍摄模式。最传统的子弹时间,是采用多相机机位,同时拍摄或者在极短间隔下按照顺序拍摄实现的。最知名的电影当数黑客帝国,其中很多镜头都是子弹时间拍摄的。


黑客帝国中很多经典镜头,就是子弹时间拍摄

    首先我们先来看一下搭载子弹时间系统,哪些设备是必须的。搭建子弹时间特效,必不可少的组件包括:相机、拍摄遥控设备、数据传输设备、高性电脑及禹腾子弹时间拍摄系统、相机支架系统、灯光系统,云服务器及禹腾子弹时间小程序视频下载系统。下面我们首先来大概介绍一下各套系统。



相机系统 需要稳定可靠的拍摄性能

    拍摄子弹时间,首先需要一套相机系统,相机必须是相同型号,相同机型;而且相机应该有出色的高感性能,因为子弹时间往往需要小光圈和高速快门,因此需要相机有较好的高感表现,我们使用的是佳能700D单反相机加上18-55mm的套机镜头。



子弹时间的拍摄依靠多机共同拍摄完成

拍摄遥控设备,相机上的无线快门线,是最常用的遥控设备

子弹时间有多种拍摄方式。我们大部分活动采用的是所有相机同时触发拍摄,所以只需要一套稳定的无线快门遥控器就可以。也可以让相机有间隔时间的顺序拍摄,更需要非常精准的遥控拍摄系统。


数据传输设备

    数据传输设备是我们自己搭建子弹时间中非常重要的内容,因为稳定的传输决定了子弹时间的拍摄效率,也决定了照片的成片顺序。当然,如果您自己手动搭建,搭建好系统后,拍摄一次然后手动把照片整理,也是可以的,但是这样只适合自己拍摄娱乐,不适合商业制作。当然,由于照片回传量非常巨大,因此我们采用了USB3.0接口的照片同步传输设备。



辅助设备 支架、灯光、电源非常影响拍摄体验

    子弹时间的附属设备要求也比较多,首先,我们需要有一套稳定而精准的支架系统,比如这一次我们就是自己根据场地大小而设计组装的铁质支架。支架最好有收纳空间可以承载各类电源线、网线等等,不然这么多相机的整理会让人头昏脑胀。另外,灯光系统是保证拍摄的重要因素,而为了保证输出,我们需要一台笔记本电脑作为图片的回传和合成。


除了基础设备外,支架、和灯具也非常关键

    搭载子弹时间,如果是专业拍摄需要很多设备作为辅助,但是如果平常玩玩,如果您能找齐20台相同的相机和无线快门线,也是可以完成拍摄的。下面我们就来讲讲我们如何搭建子弹时间,如果您是一时玩一下,又应该如何准备。


 2准备工作 校准对焦与水平是关键步骤

·准备工作 校准对焦与水平是关键步骤

    首先说下准备工作,当我们准备完毕各类设备之后,就需要对各类设备进行调试了。调试其实非常关键,决定了拍摄效果的好坏,下面我们就来看一下子弹时间设备应该如何调试。

我们子弹时间的搭建过程

设备安装 所有设备安装需完全相同

    首先是设备,特别是支撑设备的安装。支撑设备的安装需要有个硬性要求:设备足够稳定,可以保证长时间拍摄,包括后期对相机反复调整,都不会有位移。像我们就使用了自制的大型支架,支架上面有17个圆孔,安装同一型号的相机云台,这样使用相同的云台和支架,保证每个设备的间距相同,而且高度相同。如果想要制作带有高度差的设备,就需要支撑设备更加精准,每组落差是相同。但是不管怎么说,如果选择使用云台,必须要保证云台有足够的精度。


在支架上固定相机,需要相同型号云台,而且云台需要坚固稳定

安装完成云台后,还需要对相机安装快装板。我们将每个相机的快装板使用相同方式安装。这样可以保证相机的前后距离相同。总之,所有设备的安装必须保证完全相同。


就算快装板,也要安装的完全一致

数据传输调节 保证图像编号正确

传输设备安装比较简单,我们采用USB3.0接口的照片同步器采集照片,每个相机有一个固定的编号对应相同编号的照片文件命名。相机快门按下后,照片会按照顺序统一生成编号自动传输到禹腾子弹时间拍摄系统设置的文件夹里。


对焦与水平校准 设备调试的关键步骤

对于子弹时间拍摄效果好坏,设备校准是非常关键的一部,设备校准主要是校准相机的拍摄角度和对焦。我们使用的方法是,首先固定拍摄点,然后设定相对应的标志,然后对所有设备进行校准。


较准设备最好能设立参照标杆,三脚架+鲜艳物体即可

在会场,包括我们平时搭建,可以使用三脚架(因为高度接近于人拍摄的高度),然后方式一个醒目易于对焦的小物体或者靶标(我们选择的是红色的可口可乐易拉罐)。然后所有相机用中心点对焦,对准可口可乐易拉罐中心的可字,然后对焦并切换为手动对焦。然后调节云台,保证保证易拉罐位于图像中心且相机保持水平。

完成了这些工作,就完成了子弹时间的搭建和调试工作,剩下的就是拍摄和合成的步骤了。下面我们来继续看一下。



3拍摄与合成 回传后可利用软件快速生成

·拍摄与合成 回传后可利用软件快速生成

    相比于搭建系统和调试系统,拍摄要显得简单很多。拍摄时首先要校准每台相机的拍摄参数。校准参数很简单,只要使用M档,然后所有参数调节为相同设置就可以了。但是调节参数有硬性的要求,我们拍摄子弹时间时,经常会有快速运动的动作,例如跳跃,那么快门速度必须要快,考虑到清晰度,又不能使用太大光圈,所以需要高感+快速快门。通常,快门速度需要保证1/200s以上。


保证快门速度足够快,才能拍摄成功画面

以我们现场为例,由于是APS-C画幅,而且是18mm的焦段拍摄,因此我们只需要f/4的光圈就能保证足够的景深。通过现场灯光,我们设置拍摄参数为ISO 3200,光圈f/4,快门速度1/300s。

设置完毕参数后,我们之前已经完成了网络传输和设备校准,下面就可以进入拍摄了。拍摄完成后,电脑会自动回传所有照片。这样我们得到的是一组17张照片,下面只需要我们将照片进行合成。



文件回传回来是一组顺序编号的照片,照片的编组回传都由禹腾照片传输器和应用程序处理完成,将多组照片处理成视频,就得到了子弹时间特效



4入门民间版 如何制作最简单子弹时间

·入门民间版 如何制作最简单子弹时间

    我们这一次的子弹时间搭建,更多还是面向活动展会体验开放,那么在我们日常生活中,最难克服的一个是支架,一个是数据传输设备。下面我们就来看下我们日常生活中,如果您有兴趣自己进行拍摄,需要什么设备,又该如何组件一套子弹时间设备。

    自己组建子弹时间,支架可以用三脚架代替。只要您能找到足够多数量的三脚架,就可以完成拍摄,只是拍摄时需要注意,所有的三脚架的云台支撑平面应高正统一的高度。当然,除了支架,使用桌子也是可以完成最简单的搭建的。


利用桌子可以简单充当支架,但是要保证间隔相同

    相机方面,我们需要统一的相机,但是比如您是工作室,或者是大学社团,相信找20台相同的单反套机难度并不大。剩下的事情,就是找一套相同的无线快门线,毕竟快门线属于必需品,所以统一买一套,也不是问题。


我们测试中使用桌子搭建的子弹时间拍摄效果

    数据传输方面,我们无法完成直接回传,就不能实现连续拍摄。但是我们可以拍摄完成后,用存储卡统一拷贝到电脑,就等于人肉完成了传输工作。这种工作非常麻烦,不适合商用,但是自己玩一玩还是可以的。至于设备的调试校准,与我们上文介绍的方法一致。

    既然到手的都是照片,那么制作成成片就不是问题了,只是相机多少会影响摆放的角度和拍摄时常,但是不会对拍摄本身造成影响。不过拍摄的时候要注意,不要把相机拍进去。

    对于子弹时间拍摄,其实没有那么神秘,只要机器够多,都能完成拍摄。但是如果要搭载一套完美的可用于商用拍摄或者会场展示的,则没有那么简单,需要精确的调试安装和大量软硬件支持。而且数据传输合成备需要有专业的技术支持,如果您有兴趣,相信子弹时间特效将会是非常有趣的拍摄尝试,值得您尝试。
